Помехоустойчивые датчики сигнализации: пассивные ИК датчики Graphite и Aqua Plus для ОПС

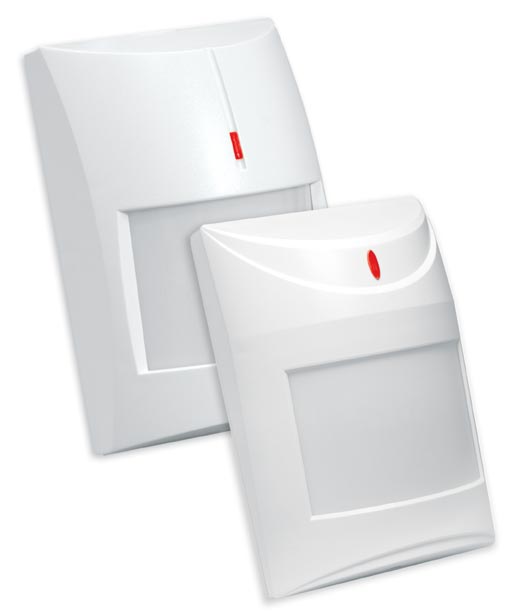

Цифровые датчики сигнализации Graphite и Aqua Plus компании Satel входят в группу пассивных ИК-извещателей движения и имеют двойной пироэлемент.  Датчики  Aqua Plus оснащается сменными линзами Френеля, которые формируют различные зоны чувствительности устройства, а датчики Graphite оборудованы линзой марки LODIFF, имеющей минимальную оптическую аберрацию. Оба устройства имеют функцию контроля напряжения электропитания, Aqua Plus дополнительно контролирует исправность сигнальной шины, а датчики сигнализации Graphite оснащены выходами для управления памятью тревоги и дистанционного включения тестового режима. Все ИК-устройства Satel оснащены блоком цифровой обработки сигналов с усовершенствованным механизмом термокомпенсации.

датчики сигнализации

Независимо от модели эти датчики сигнализации представляют собой оптоэлектронные детекторы движения и реагируют на тепловое излучение движущегося человека. В состав конструкции датчиков входят три элемента:
• оптическая система (линза), формирующая пространственную зону чувствительности датчика;
• пироприемник, регистрирующий тепловое излучение человека;
• блок обработки сигналов пироприемника; датчики сигнализации Aqua Plus и Graphite используют цифровой алгоритм детекции движения людей на фоне помех естественного и искусственного происхождения.

Для построения оптической системы и формирования зоны чувствительности датчики сигнализации Aqua Plus оснащаются сменными линзами Френеля, которые изготавливаются из пластика методом штамповки и объединяют несколько призматических линз-сегментов. При этом каждый сегмент линзы формирует свой луч диаграммы направленности, а современные технологии позволяют изготовлять линзы с практически постоянной чувствительностью по всем лучам. Установка в датчики сигнализации различных линз позволяет менять дальность действия датчика, количество лучей и угол обзора без замены устройства.

Цифровые датчики сигнализации Graphite оборудуются линзами марки LODIFF, которые имеют минимальную оптическую аберрацию и, по сравнению с обычными линзами Френеля, обладают более четкой фокусировкой, а также на 30% увеличивают количество собираемой энергии. Материалом для изготовления линз LODIFF служат специально разработанные пластмассы (Poly IR), обладающие хорошими механическими свойствами и достаточной прозрачностью в рабочем диапазоне датчиков сигнализации (длина волны 8...14 мкм).

ИК-излучение, которое принимают датчики сигнализации моделей Graphite и Aqua Plus, фокусируется на пироприемнике, в качестве которого используется сверхчувствительный полупроводниковый пироэлектрический преобразователь. Этот преобразователь способен зарегистрировать разницу между температурой тела человека и температурой фона в несколько десятых градуса. Эта разность температур преобразуется в электрический сигнал, который датчики сигнализации обрабатывают с использованием цифрового алгоритма. При этом усовершенствованный механизм цифровой термокомпенсации датчиков Satel обеспечивает работу устройств в широком диапазоне температур.

Для регистрирования теплового излучения датчики сигнализации Satel используют сдвоенный пироэлемент, поэтому оптические системы устройств делят каждый луч зоны чувствительности на две части. При поступлении информации с пироприемника на блок обработки происходит взаимное вычитание сигналов от двух пироэлементов, что позволяет отфильтровать помехи, исходящие от электроприборов, источников тепла или возникающие при конвекционном движении воздуха. Кроме того, эти датчики сигнализации выполняют двухфакторный анализ сигнала: по значению и по количеству. При этом пороги срабатывания датчиков Satel становятся плавающими, т.е. изменяются синхронно с сигналом помехи, что существенно снижает частоту ложных тревог.

Для своевременного обнаружения неполадок в системе ОПС датчики сигнализации постоянно контролируют напряжение электропитания, а Aqua Plus, к тому же, проводит мониторинг наличия связи в сигнальной шине. Номинальное напряжение электропитания для этих устройств составляет 12 В, и в случае его падения ниже 9 В, продолжающегося свыше 2 секунд, датчики сигнализации оповещают охранную систему о неисправности. При этом включается тревожное реле и светодиод на корпусе устройства, а передача в систему сигнализации сигнала о неисправности продолжается до момента устранения неполадки.

Устанавливая ИК-датчики сигнализации охранно-пожарной системы, необходимо следовать общему принципу: лучи зоны чувствительности должны быть перпендикулярны предполагаемому направлению движения. При этом, необходимо минимизировать мертвые зоны и учитывать возможность маскирования нарушителя открытыми дверьми. Выбирая высоту установки датчиков Aqua Plus и Graphite, необходимо учитывать их индивидуальные диаграммы направленности, т.к. при превышении допустимой высоты установки датчиков сигнализации увеличивается мертвая зона перед устройствами, а при слишком низком монтаже - снижается дальность обнаружения. Также следует иметь в виду, что эти датчики сигнализации позволяют настраивать зоны чувствительности путем регулирования положения пироэлемента по отношению к линзе.

Принцип действия датчиков Graphite и Aqua Plus
ИК-датчики сигнализации Satel измеряют разницу между интенсивностью фонового теплового излучения и ИК-излучения от человека и регистрируют изменение этой разницы во времени. Чтобы такой пассивный датчик обнаружил несанкционированное вторжение, необходимо выполнение следующих условий:

• человек должен пересечь луч зоны чувствительности датчика;
• скорость движения человека должна находиться в определенном интервале;
• чувствительность датчика сигнализации должна быть достаточной для регистрации разницы температур между поверхностью тела человека и окружающим фоном.

 По вопросам приобретения оборудования для системы охранно-пожарной сигнализации склада обращайтесь по контактам, указанным в разделе «Где купить». Кроме того, наши специалисты могут составить вам спецификацию оборудования для системы пожарной безопасности и охранной системы склада. Так же, вы можете оставить заявку на оборудование через форму он-лайн заказа (мы ответим вам по электронной почте в течении суток). Перечень оборудования и цены указаны в разделе «Каталог оборудования».
