Беспроводная сигнализация ABAX польской компании Satel с возможностью расширения проводных систем ОПС беспроводными охранными устройствами

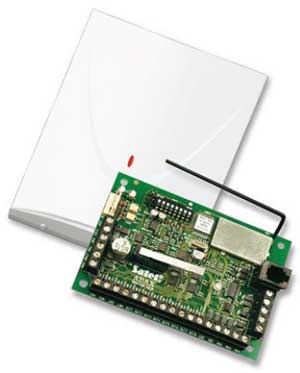

В качестве основы эта беспроводная сигнализация использует контроллер ACU-100 производства Satel, который может обслуживать одновременно до 48 охранных устройств, и может работать совместно с любыми приемно-контрольными приборами (ПКП). ABAX предусматривает двустороннюю связь между беспроводными устройствами, поэтому прием сообщений от датчиков сигнализации всегда подтверждается, что гарантирует поступление информации на контроллер. Также ACU-100 может проводить опрос датчиков беспроводной сигнализации в режиме on-line, определяя присутствие в системе каждого устройства.

Для управления охранными устройствами контроллер беспроводной сигнализации Satel оснащен 4 входами. Для воздействия на входы ACU-100 могут использоваться любые выходы ПКП (ОС, силовые, слаботочные, релейные), которые должны быть сконфигурированы соответственно по типу, полярности, времени действия и пр. Кроме того, управляющий вход контроллера можно запрограммировать как постоянно активный, тогда беспроводная сигнализация и охранные датчики будут всегда находиться во включенном состоянии.

На плате контроллера ACU-100 Satel также имеется 4 функциональных выхода типа ОС, которые сигнализируют о следующих событиях в системе беспроводной сигнализации объекта:
• саботаж беспроводных устройств и контроллера ACU-100
• отсутствие связи с устройствами беспроводной сигнализации
• внешнее глушение радиосигнала системы ABAX
• проблемы с электропитанием беспроводного устройства (разрядка аккумулятора, отсутствие внешнего питания)

Чтобы управлять работой оповещателей в системе беспроводной сигнализации, к входу контроллера необходимо подключить тревожный выход ПКП, активация которого вызовет срабатывание оповещателя. При необходимости увеличения числа входов к контроллеру беспроводной сигнализации можно добавить модули расширения Satel ACX-100. При этом максимальное число управляющих входов может составить 24 (контроллер + 5 модулей ACX-100). Следует отметить, что подключение к контроллеру модуля расширения возможно только в том случае, когда разъемы для коммуникационной шины не заняты соединением с ПКП.

На плате ACU-100 имеется 8 выходов типа ОС (open collector), которым ставятся в соответствие беспроводные устройства. Причем беспроводная сигнализация ABAX позволяет связать с одним выходом контроллера сотни устройств фирмы Satel. Для активации выхода ACU-100 необходимо поступление тревожного сигнала от соответствующего устройства. Если тревожная информация пришла с охранного датчика, то это свидетельствует о несанкционированном доступе, а сигналы от оповещателей ASP-105 сообщают о разрядке аккумуляторов или аварии внешнего питания. Кроме того, беспроводная сигнализация позволяет запрограммировать выходы контроллера как NO или NC, а при подключении к ACU-100 пяти расширительных модулей ACX-100 возможно увеличение числа выходов до 48.

Функциональные выходы можно подключить к соответствующим зонам ПКП, тогда контрольный прибор будет сообщать о событиях в системе ОПС через ЖКИ-клавиатуру или другими программно определенными способами.

Программируется беспроводная сигнализация через компьютер или ЖКИ-клавиатуру фирмы Satel, которые должны быть подключены к контроллеру. Для этого ACU-100 оснащен разъемами RJ-11 (для подключения клавиатуры) и RS-232 (для подключения компьютера). При совместной работе контроллера с ПКП INTEGRA программирование может осуществляться с клавиатуры или компьютера, подключенных к контрольному прибору. При этом контроллер и беспроводная сигнализация настраиваются через компьютер с помощью русифицированного ПО DLOAD10 (или ПО DLOADX, если программирование выполняется через ПКП INTEGRA).

Для передачи в систему беспроводной сигнализации информации о тревогах, саботаже и состоянии батарей к контроллеру ACU-100 подключаются беспроводные извещатели Satel, которые могут работать в активном и пассивном режиме. Если охранные датчики находятся в пассивном режиме, контроллер собирает информацию о их состоянии в определенные интервалы времени (запрограммированное время опроса). Чем реже осуществляется коммуникация между ACU-100 и извещателями беспроводной сигнализации, тем больше охранных датчиков может работать в пределах взаимной дальности действия. При времени опроса 36 секунд - максимальное число беспроводных устройств может доходить до 450. При этом информация о саботаже охранного оборудования и сигналы с активных извещателей сигнализации передаются на контроллер немедленно.

Контроллер ACU-100 может работать совместно с различными типами приемно-контрольных приборов и выступать при этом в разных ролях и конфигурациях:
• расширитель беспроводных устройств для ПКП из серии INTEGRA;
• расширитель адресуемых зон ПКП СА-64;
• расширитель зон ПКП СА-10;
• модуль беспроводных устройств, способный взаимодействовать с любым ПКП.

При этом связь между контроллером беспроводной сигнализации и ПКП INTEGRA, СА-64, СА-10 осуществляется по коммуникационной шине, а при работе с другими приемно-контрольными приборами подключение выполняется через входы и выходы ACU-100.

Во время установки системы ABAX необходимо подбирать место для контроллера так, чтобы все подчиненные ему беспроводные охранные устройства оказались в пределах дальности действия ACU-100. Чтобы обеспечить наибольшую дальность радиосвязи и избежать риска случайного маскирования беспроводных приборов людьми, находящимися внутри помещения, рекомендуется устанавливать оборудование сигнализации как можно выше. При этом беспроводная сигнализация Satel допускает работу в зоне одной нескольких контроллеров, а их синхронизация выполняется в автоматическом режиме.
